1- Ce travail est à ranger dans l'intercalaire :
Acquérir et transmettre des informations ou des données
2- Sur une feuille simple, inscrire en titre :
Séquence 1 : comment est organisé un réseau informatique ?
3- Inscrire vos nom, prénom et classe dans la marge
4- Lire et réfléchir aux 3 questions suivantes :
- Au collège, peut-on commencer un document informatique en salle multimédia et le terminer en salle de technologie ? Pourquoi ?
- Au collège, peut-on imprimer sur une seule et même imprimante de tous les ordinateurs de la salle de technologie ? Pourquoi ?
- Au collège, peut-on se connecter à internet de n'importe quel ordinateur de l'établissement ? Pourquoi ?
5- Inscire ensuite en titre de paragraphe :
Qu'est-ce qu'un réseau informatique ?
6- Recopier ensuite le paragraphe ci-dessous :
Au collège, les différents matériels informatiques ( ordinateurs fixes, ordinateurs portables, tablettes, imprimantes... ) sont reliés ensemble et peuvent communiquer entre eux.
On dit qu'ils sont en réseau.
Les documents informatiques, enregistrés sur le serveur de fichiers, sont accessibles de tous les ordinateurs du réseau.
En réseau, les matériels informatiques peuvent être partagés. Par exemple, plusieurs ordinateurs peuvent utiliser une seule et même imprimante.
En réseau, tous les ordinateurs peuvent se connecter à une seule et même connexion internet.
7- Inscire ensuite en titre de paragraphe :
Comment sont connectés les différents matériels d'un réseau informatique ?
8- Recopier ensuite le paragraphe ci-dessous :
Un ordinateur ( portable ou fixe ) est aussi appelé PC pour Personal Computer.
Un réseau privé ( réseau du collège, réseau domestique, réseau d'une entreprise... ) est aussi appelé LAN pour Local Area Network.

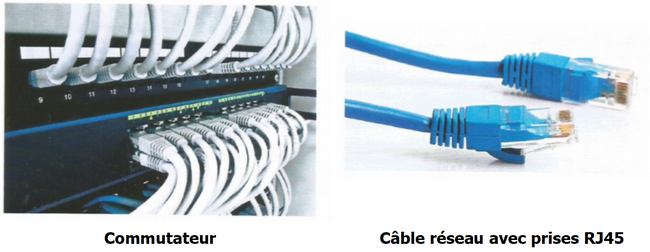

Un commutateur ( ou commutateur réseau ou encore switch ) est un boîtier qui permet de relier plusieurs matériels informatiques équipés de cartes réseau à l'aide de câbles et de prises RJ45.
Un routeur ( ou modem/routeur ) est un boîtier qui permet de relier un réseau privé à internet ou à un autre réseau privé.

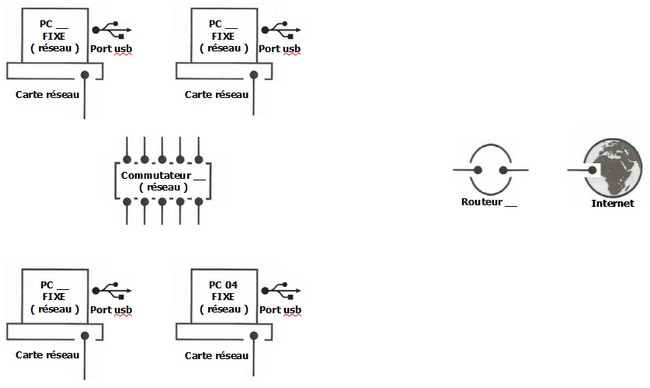

9- Découper ensuite puis coller le document ci-dessous :
10- Repérer ensuite sur ce document les différents matériels informatiques sachant que :
- Les ordinateurs fixes sont repérés de 01 à 04
- Le commutateur est repéré 01
- Le routeur est repéré 01
11- A l'aide des définitons recopiées ci-dessus, relier les différents matériels informatiques sachant que :
- Tous les ordinateurs fixes sont connectés un par un, par câbles, au commutateur 01 par leurs cartes réseau
- Le routeur 01 est connecté, par câble, au commutateur 01 et à internet
12- Indiquer ( par des flèches sur les câbles ), le chemin parcouru par l'information quand l'ordinateur fixe 04 réalise un recherche sur internet

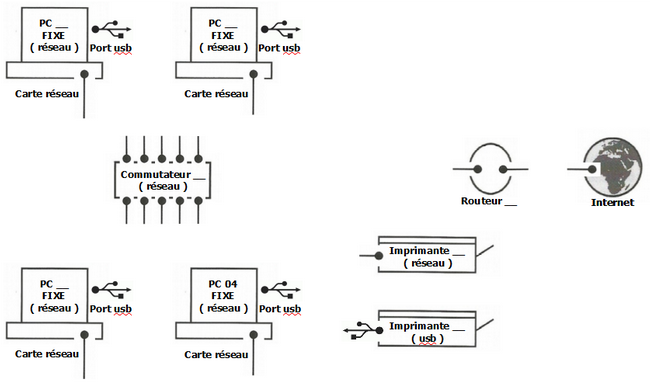

13- Découper ensuite puis coller le document ci-dessous :
14- Relier ensuite les nouveaux matériels informatiques sachant que :
- L'imprimante réseau est repérée 01
- L'imprimante usb est repérée 01
- Tous les ordinateurs fixes doivent pouvoir impimer sur l'imprimante réseau
- L'imprimante usb est reliée à l'ordinateur fixe 04
15- Indiquer ( par des flèches sur les câbles ), le chemin parcouru par l'information quand l'ordinateur fixe 01 lance une impression sur l'imprimante réseau
16- Recopier et répondre à la question ci-dessous :
d- Quel est l'inconvénient d'une imprimante usb ?
17- Recopier ensuite la définition ci-dessous :
Un point d'accès sans fil ( ou borne wifi ) est un boîtier qui permet de relier des matériels informatiques au réseau grâce à des ondes électromagnétiques.

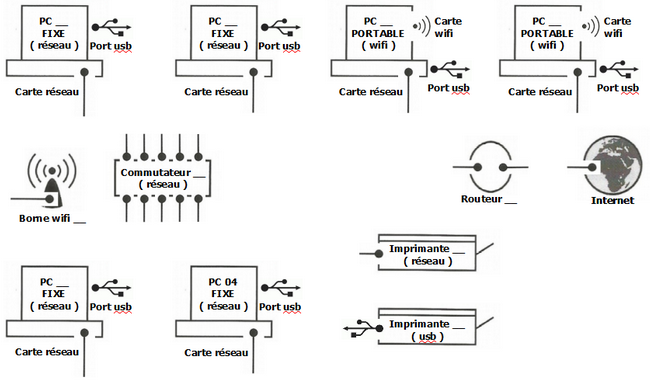

18- Découper ensuite puis coller le document ci-dessous :
19- Relier ensuite les nouveaux matériels informatiques sachant que :
- Les ordinateurs portables sont repérés 05 et 06
- Le point d'accès sans fil ( ou borne wifi ) est connecté, par câble, au commutateur 01
- Les ordinateurs portables sont connectés au réseau par ondes électromagnétiques
20- Indiquer ( par des flèches sur les câbles et des traits pointillés pour les ondes électromagnétiques ), le chemin parcouru par l'information quand l'ordinateur portable 05 réalise un recherche sur internet
21- Recopier ensuite le paragraphe ci-dessous :
Un ordinateur qui fournit des services dans un réseau est un serveur.
Un réseau comporte souvent des serveurs pour gérer les multiples utilisateurs et les multiples ordinateurs.
Un serveur de comptes permet de reconnaître les utilisateurs quand ils se connectent au réseau avec leurs identifiants ( nom d'utilisateur et mot de passe ).
Ainsi, un utilisateur retrouve toujours le même bureau, les mêmes icônes et la même image de fond d'écran d'un ordinateur à un autre.
Un serveur de fichiers permet de stocker des fichiers personnels et des les retrouver ultérieurement d'un ordinateur à un autre.

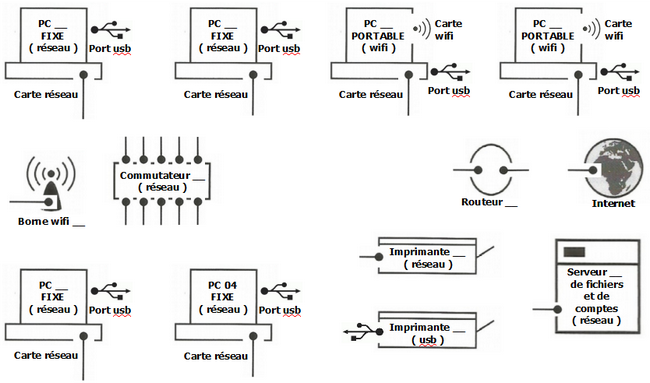

22- Découper ensuite puis coller le document ci-dessous :
23- Relier ensuite le nouveau matériel informatique sachant que :
- Le serveur est repéré 01
- Tous les ordinateurs ( fixes et mobiles ) doivent pouvoir accéder au serveur 01
24- Indiquer ( par des flèches sur les câbles ) le chemin parcouru par l'information quand un utilisateur se connecte au réseau sur l'ordinateur fixe 04 avec ses identifiants

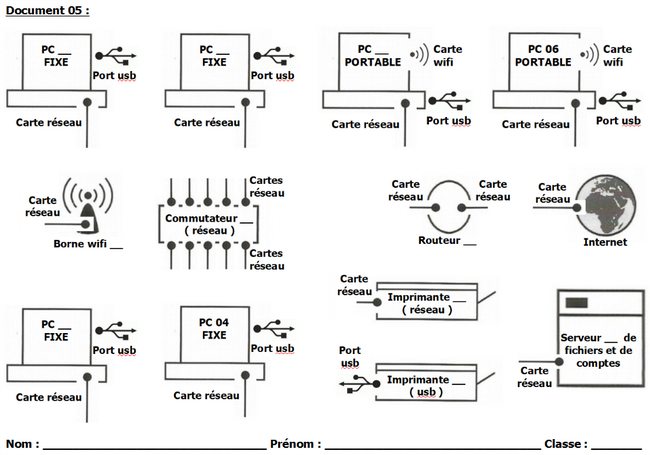

25- Découper ensuite puis coller le document ci-dessous :
26- Reporter sur ce document TOUTES les connexions réalisées précédemment et SANS CROISER LES FILS !
27- Inscire ensuite en titre de paragraphe :
Quel langage utilisent les ordinateurs pour communiquer ?

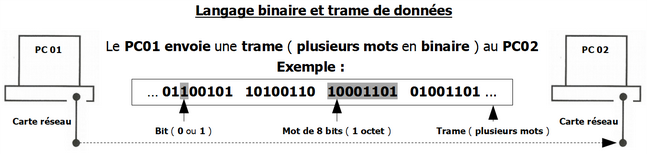

28- Découper ensuite puis coller le document ci-dessous :
29- Recopier ensuite le paragraphe ci-dessous :
Pour communiquer les ordinateurs utilisent le langage binaire et s'envoient des trames de données.
En langage binaire pour former des mots on n'utilise que les chiffres 0 et 1 appelés bits.
Une succession de bits ( par exemple : 10001 ou 01110000 ) est un mot.
Un mot de 8 bits ( par exemple : 01110000 ) s'appelle un octet.
Une phrase de plusieurs mots en binaire ( par exemple : 01100101 10100110 10001101 01001101 ) s'appelle une trame de données.
30- Inscire ensuite en titre de paragraphe :
Comment transmet-on une trame de données d'un ordinateur à un autre ?

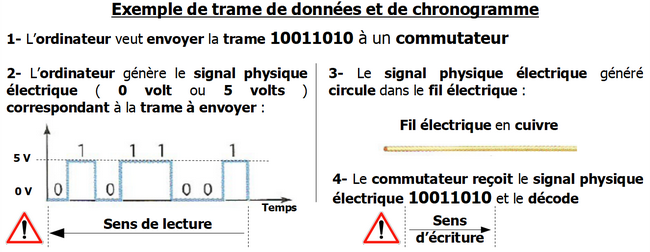

31- Découper ensuite puis coller le document ci-dessous :
32- Recopier ensuite le paragraphe ci-dessous :
Pour que 2 ordinateurs communiquent, on peut les relier ( mais pas tout le temps ! ) par des fils électriques.
Dans ces fils, on y fait passer successivement des impulsions électriques ( 0 volts ou 5 volts ).
0 volts correspond à l'état 0 d'un bit.
5 volts correspond à l'état 1 d'un bit.
Ces signaux physiques envoyés en série ( 0 volts ou 5 volts ) correspondent à la trame de données binaires ( 0 ou 1 ) à transmettre.

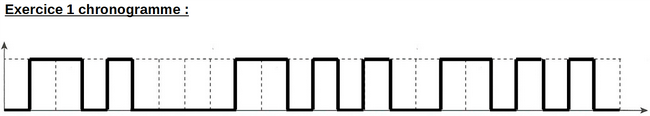

33- Découper ensuite puis coller le document ci-dessous :
34- Indiquer ensuite aux bons endroits SUR ce chronogramme :
- Temps - Tension - 5 volts - 0 volt - Les états logiques 0 et 1
35- Quelle est la trame de données binaires transmise ? ATTENTION AU SENS DE LECTURE et REDIGER LA REPONSE !!!!
36- Découper ensuite puis coller le chronogramme vierge ci-dessous :
37- Dessiner sur ce chronogramme la trame de données binaires à transmettre suivante : 011001011010011010001101
