Séquence projet : SysML

1- Ce travail est à ranger dans l'intercalaire :

Projet

2- Sur une feuille double, inscrire en titre :

Séquence projet : qu'est-ce que le SysML ou coment décrire le fonctionnment d'un système ?

3- Inscrire vos nom, prénom et classe dans la marge

4- Regarder ensuite attentivement la vidéo ci-dessous ( de 00:00 à 00:42 ) :

5- Recopier ensuite puis répondre aux questions ci-dessous :

a- Que signifie le sigle SysML ( en anglais puis en français ) ?

b- A quoi sert le SysML ?

6- Regarder ensuite attentivement la vidéo ci-dessous ( de 3:31 à 4:02 ) sur la présentation du système étudié ( ici un store automatisé ) :

7- Regarder ensuite attentivement la vidéo ci-dessous ( de 4:03 à 5:34 ) sur le Diagramme des exigences ( ou Requirement Diagram ) :

8- Regarder ensuite attentivement la vidéo ci-dessous ( de 5:35 à 6:37 ) sur le Diagramme des cas d'utilisation ( ou Use Case Diagram ) :

9- Regarder ensuite attentivement la vidéo ci-dessous ( de 6:38 à 8:05 ) sur le Diagramme de séquence ( ou Sequence Diagram ) :

10- Regarder ensuite attentivement la vidéo ci-dessous ( de 8:06 à 9:19 ) sur le Diagramme de définition de blocs ( ou Block Definition Diagram ) :

11- Regarder ensuite attentivement la vidéo ci-dessous ( de 9:20 à 10:17 ) sur le Diagramme de contexte ( ou Context Diagram ) :

12- Regarder ensuite attentivement la vidéo ci-dessous ( de 10:18 à 11:44 ) sur le Diagramme des blocs internes ( ou Internal Block Diagram ) :

13- Regarder ensuite attentivement la vidéo ci-dessous ( de 11:45 à 12:27 ) sur le Diagramme d'états ( ou States Machine Diagram ) :

14- Regarder ensuite attentivement la vidéo ci-dessous ( de 12:28 à 13:12 ) sur le Diagramme d'activité ( ou Activity Diagram ) :

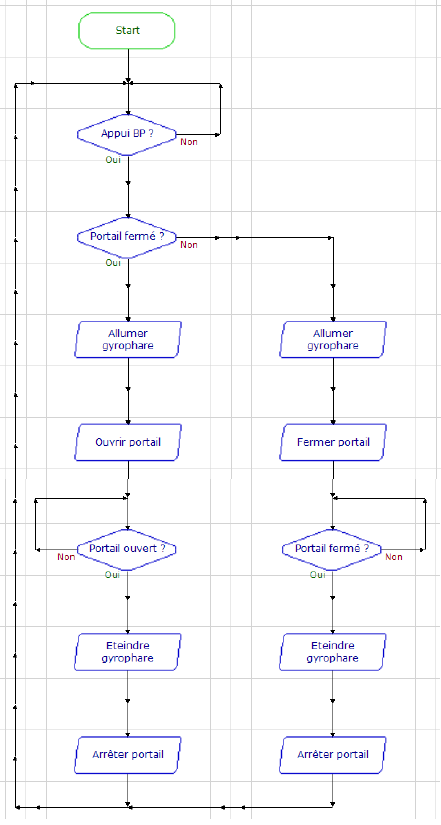

15- A l'aide de l'extrait vidéo précédent et du tableau ci-dessus, transformer l'algorigramme de fonctionnement du portail ci-dessous en diagramme d'activité :
