Séquence projet : SysML
1- Ce travail est à ranger dans l'intercalaire :
Projet
2- Sur une feuille simple, inscrire en titre :
Séquence projet : qu'est-ce que le SysML ou coment décrire le fonctionnment d'un système ?
3- Inscrire vos nom, prénom et classe dans la marge
4- Regarder ATTENTIVEMENT la vidéo ci-dessous :
5- Recopier ensuite puis répondre aux questions ci-dessous :
a- Que signifie le sigle SysML ( en anglais puis en français ) ?
b- A quoi sert le SysML ?
Diagramme d'activité ( ou Activity Diagram ) : de 12:28 à 13:12
4- Inscire ensuite en titre de paragraphe :
Exprimer un besoin :
5- Recopier ensuite les paragraphes ci-dessous :
Un objet technique est créé pour répondre à un besoin et à des conditions précises d'utilisation attendues par l'utilisateur.
Avant de concevoir et de fabriquer un objet technique, il est indispensable de vérifier que l'objet futur correspondra précisément aux attentes et aux besoins des futurs utilisateurs.
En effet, il est nécessaire de s'assurer que le besoin existe et de bien préciser ce qui est attendu par les futurs utilisateurs.
Les informations permettant de valider le besoin peuvent être collectées auprès des futurs utilisateurs.
Le besoin auquel doit répondre un objet est exprimé à partir d'études ( enquêtes... ) menées auprès d'utilisateurs.
Ces études permettent de mieux connaître les insatisfactions et les attentes des utilisateurs.
A partir de ces besoins, on formule la ou les fonction(s) principale(s) de l'objet technique à concevoir.
Exprimer le besoin consiste à décrire la ou les fonction(s) principale(s) de l'objet technique à concevoir et le ou les utilisateur(s) à qui il rend service.
Pour exprimer un besoin, on peut utiliser un "Diagramme des cas d'utilisation".
Le "Diagramme des cas d'utilisation" met en relation le ou les utilisateur(s) et un objet technique.
6- Lire ensuite ATTENTIVEMENT les documents ci-dessous :

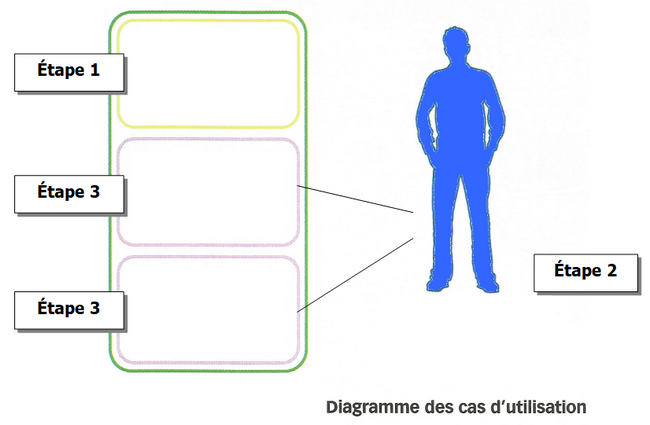

Démarche pour réaliser un diagramme des cas d'utilisation :
Étape 1 : indiquer le nom de l’objet technique à concevoir et à fabriquer
Étape 2 : indiquer le ou les noms du ou des acteurs ( ou utilisateurs ) qui interagissent avec l’objet technique à concevoir et à fabriquer
Étape 3 : décrire le ou les cas d’utilisation, c’est à dire le ou les principaux services que doit rendre l’objet technique à concevoir et à fabriquer.
Ces services définissent la ou les fonctions principales.
