Séquence 6 : pourquoi une construction treillis permet-elle de franchir un obstacle sans danger ?
1- Ce travail est à ranger dans l'intercalaire :
Rendre une construction robuste et stable
2- Sur une feuille simple, inscrire en titre :
Séquence 6 : pourquoi une construction treillis permet-elle de franchir un obstacle sans danger ?
3- Inscrire vos nom, prénom et classe dans la marge
4- Cliquer ensuite BOUTON DE DROITE sur le bouton Bridge Building Game ci-contre puis sur Enregistrer le lien sous... ( ou Enregistrer la cible du lien sous... ) pour télécharger le fichier "bridge_building_game.zip" à l'endroit indiqué par le professeur
5- Cliquer ensuite BOUTON DE DROITE sur le fichier "bridge_building_game.zip" précédemment téléchargé puis sur 7-zip puis sur Extraire ici
6- Double cliquer ensuite sur le dossier "bridge_building_game" précédemment créé puis sur bridge.exe pour lancer le jeu
7- Cliquer ensuite sur Ouv. niveau puis 01_premiere_serie puis Niveau_02
Comment utiliser le jeu ?
Pour ajouter un segment ( une barre ) : faire un clic GAUCHE pour le point de départ et un autre pour le point d'arrivée.
Pour terminer un segment ( une barre ) : faire un clic DROIT.
Pour supprimer un segment ( une barre ) ou un noeud ( un point ) : faire un clic DROIT dessus.
Chaque fois qu'un segment ( une barre ) est ajouté, le coût augmente de 100.
Le budget est limité à 3000.
Utiliser la touche A pour zoomer.
Utiliser la touche W pour dé-zoomer.
Utiliser la touche Z pour sedéplacer vers le haut.
Utiliser la touche S pour sedéplacer vers le bas.
Utiliser la touche D pour se déplacer à droite.
Utiliser la touche Q pour sedéplacer à gauche.

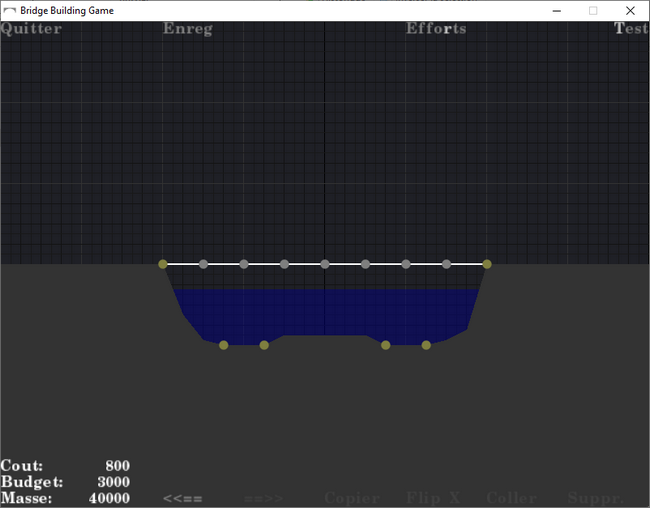

8- Réaliser ensuite la structure du DOC 0 ci-dessous :
Doc 0 :
9- Recopier et répondre aux questions ci-dessous :
A- Pourquoi ne peut-on pas réaliser la structure d'un seul segment ( d'une seule barre ) ?
B- Cliquer sur TEST. Pourquoi le structure s'effondre-t-elle alors que rien ne se trouve sur le pont ?

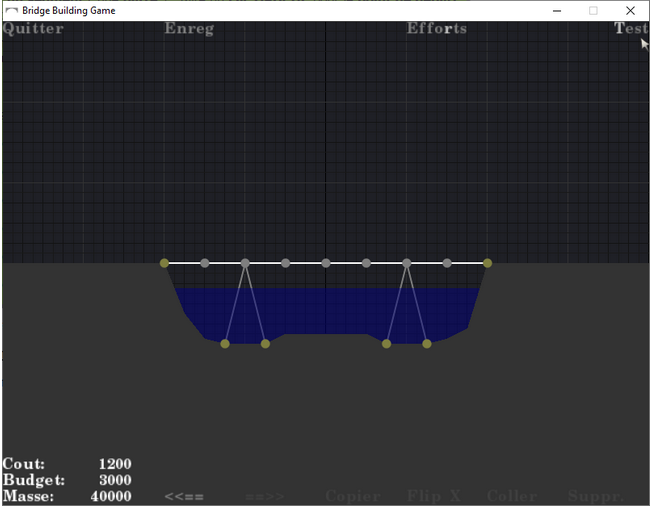

10- Cliquer sur Editer puis réaliser la structure du DOC 1 ci-dessous.
Doc 1 :
11- Cliquer sur TEST
C- Le pont est-il stable AVANT le passage du train ?
12- Cliquer sur Effort puis sur Max.
Les différents segments ont une couleur en fonction des efforts qui leurs sont appliqués.
D- A quel endroit le pont vous semble-t-il le plus fragile ?
13- Cliquer sur Dep. train.
La masse du train est lisible en bas à gauche. L'objectif est qu'un train de 40 000 kg puisse passer.
E- Où le pont cède-t-il en premier ? Pourquoi ?
14- Cliquer sur Editer puis sur Quitter.
15- Cliquer sur 01_premiere_serie puis Niveau_07

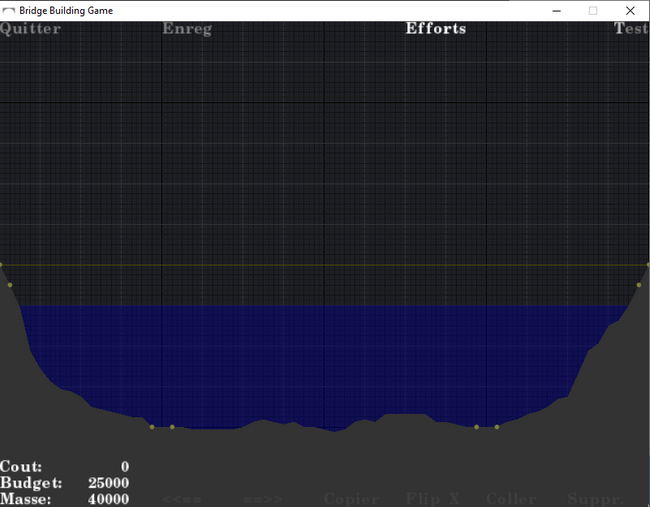

Doc 2 :
16- Construire un pont résistant avec une structure treillis.
La masse du train que la structure doit supporter est de 40 000 kg et le budget maximal est de 50 000.
17- Comparer le nombre de poutres utilisé avec les autres groupes d'élèves.
